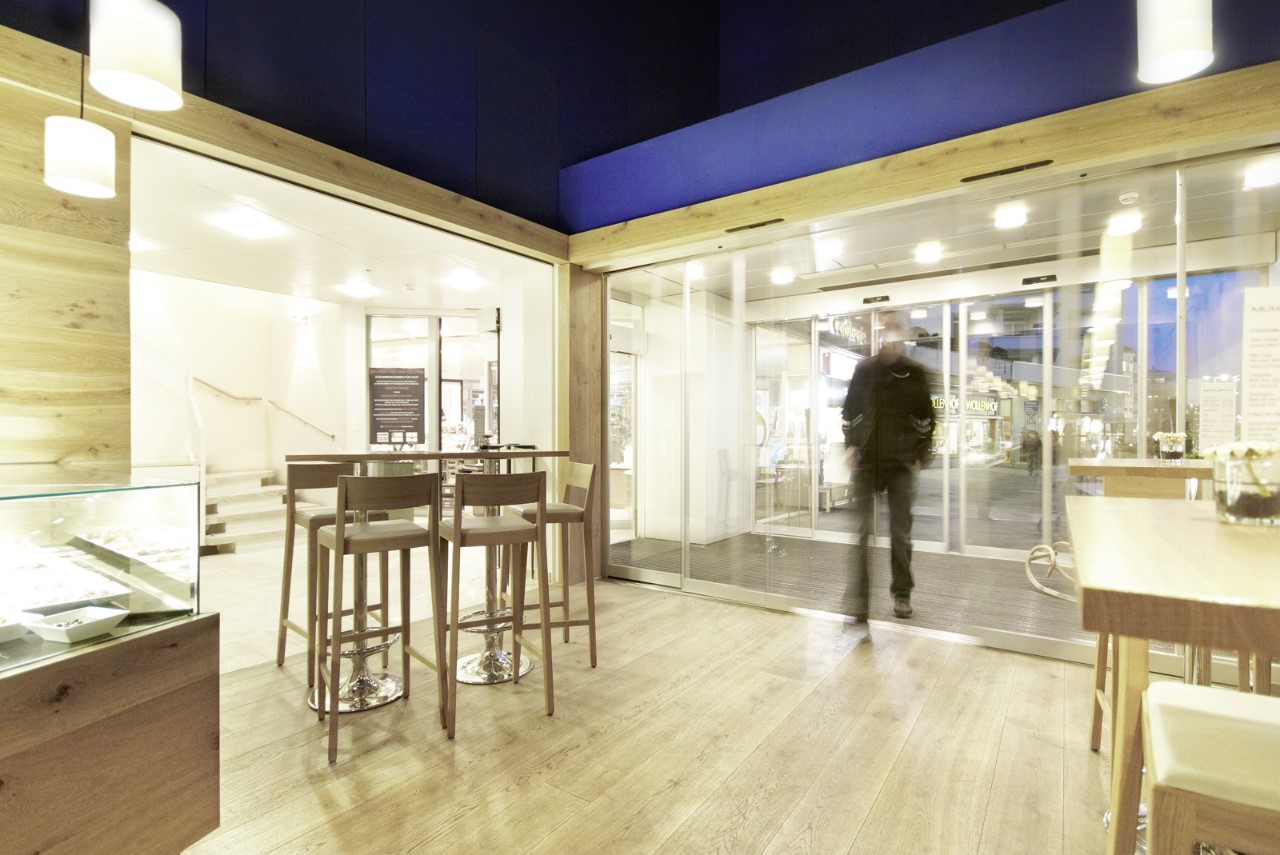

record TSA 20 – le modèle polyvalent

Nos portes télescopiques 2 ou 4 vantaux sont tout aussi fiables et performantes que nos portes coulissantes classiques, mais plus impressionnantes dans leur système constructif. Grâce à une zone de refoulement plus étroite, elles ont besoin d’environ 30 % de place en moins par rapport aux portes coulissantes classiques et peuvent couvrir des largeurs d’ouverture particulièrement grandes allant jusqu’à 4 000 mm. Le poids maximum des vantaux est de 2 x 130 kg pour les portes coulissantes télescopiques unilatérales et de 4 x 90 kg pour les bilatérales.

Description

Propriétés
Sur la base du record system 20 nous pouvons réaliser des variantes de portes très différentes. Il en résulte un système modulaire extrêmement flexible, qui peut être adapté aux situations les plus diverses tout en se basant sur les mêmes composants. Cela diminue la durée de montage et réduit les coûts de maintenance.

Le record system 20 répond aux exigences de la Directive Machines 2006/42/EG, de la norme EN 16 005 ainsi que de toutes les autres normes nationales concernées.

Design
Pour le record system 20 il est mis en œuvre des profilés en aluminium d’une profondeur de 20 mm pour un simple vitrage de 10 mm ou de 32 mm pour un vitrage isolant de 24 mm maximum, qui assurent la plus grande transparence possible. Tant les profilés que les caissons d’habillage peuvent être anodisés ou laqués par poudrage.

Pour les versions normales comme pour les versions DUO ou RED, la hauteur de mécanisme est au choix de 108 ou 150 mm; cette hauteur passe à 200 mm pour les versions renforcées.

Le mécanisme peut être monté sur le linteau, entre les murs ou intégré dans le plafond.

Mécanique
Le fonctionnement silencieux est l’atout majeur de nos portes automatiques. La combinaison d’une courroie crantée courte et donc peu susceptible d’osciller, de galets en matière plastique antibruit et résistant à l’usure, de rails de roulement avec isolation acoustique, de poulies de renvoi pourvues de roulements à billes et enfin de guides au sol avec des profilés de fermeture aboutit à un fonctionnement particulièrement silencieux.

Nous nous sommes efforcés de concevoir une porte qui offrait dans son processus d’ouverture et de fermeture le fonctionnement le plus silencieux qu’il soit. Ce silence remarquable du coulissement – un signe de haute précision et d’adéquation parfaite entre les matériaux utilisés – se reflète dans le déroulement très harmonieux du mouvement des vantaux.

Électronique
Le record system 20 dispose de la capacité à laisser ses composants communiquer entre eux de manière interactive, ce qui consolide en priorité l’aspect sécuritaire. La capacité à communiquer entre automatisme, capteurs et unité de commande permet une surveillance constante des états des composants individuels. L’état de fonctionnement du système de porte et de ses composants électroniques individuels est ainsi continuellement soumis à des contrôles au niveau de l’appareil de commande. Grâce à la faculté d’apprentissage de l’appareil, les dysfonctionnements se font toujours plus rares.
